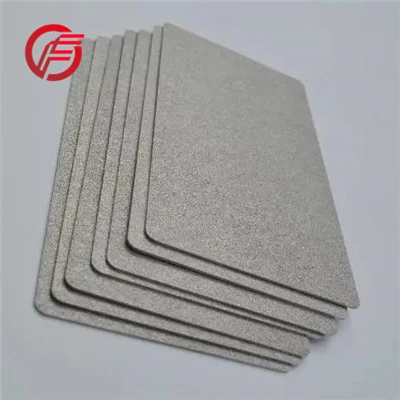

1. 다공성 티타늄 판우수한 여과 성능을 가진 재료의 일종입니다. 그것은 일반적으로 금속 분말 압연 방법에 의해 만들어집니다. 분말 압연은 금속 분말을 원료로 사용하여 금속을 직접 압연하는 과정입니다. 첫째, 분말 압연기에서 스트립 블랭크로 압연 한 다음 소결, 냉간 압연 (또는 열간 압연)하고 어닐링하여 조밀하거나 다공성 완성 된 플레이트 및 스트립을 만듭니다.
2. 다공성 티타늄 판 크기 및 매개 변수
소결 다공성 티타늄 판 필터링 정확도 1-80 μm
최대 크기 1.0x400x1000, d: 0.5-3mm
다공성 30% - 40%
압축 고장강도 ≥ 0.3MPa/㎠
3. p의 특성orous 티타늄 플레이트
티타늄 금속 분말로 만든 다공성 티타늄 판은 티타늄의 우수한 내식성을 가지며 다양한 농도의 질산 및 대부분의 산염기 용액의 침식에 저항 할 수 있으며 무독성이며 고온 저항, 고강도 및 높은 다공성을 가지며 균일 한 환기 및 쉬운 청소의 장점을 가지고 있습니다.
다공성 티타늄 시트는 균일 한 구조, 높은 다공도 및 우수한 압축 강도를 가지고 있습니다. 일반적으로 300°C 하에서 사용된다. 좋은 내식성 및 생체 적합성으로, 그것은 새로운 에너지, 수소 연료 전지 전극 플레이트, 환경 보호, 수소 - 산소 인공 호흡기, 식품 청정기, 정밀 화학 산업, 의료 약국 및 기타 산업, 정밀 여과, 가스 분배, 탈탄 처리 및 생물학적 임플란트에서 수소 생산에 널리 사용됩니다.
4. 응용 프로그램은 무엇입니까?다공성 티타늄 플레이트?
음용수 및 산업 폐수의 오존 처리는 최근 몇 년 동안 국내외에서 급속히 발전하는 기술입니다. 이 방법은 오존이 다공성 판을 통해 하수에 고르게 투입되고 하수와 화학 반응이 발생하여 소독, 탈색 및 정화의 목적을 달성합니다.
따라서, 다공성 플레이트는 산업 하수 및 오존의 부식에 강하고 높은 다공도 및 가스 속도, 고르게 분포된 기공 직경 및 특정 강도를 갖는 것이 요구된다. 과거에는 오존법을 사용하여 하수를 처리 한 중국의 일부 장치는 PVC 천공 판, 세라믹 천공 판, 유리 천공 플레이트 및 기타 재료를 사용했지만 내식성이 낮고 강도가 낮기 때문에 요구 사항을 충족시킬 수 없었습니다. 다공성 티타늄 판은이 큰 문제를 해결했습니다.
현재, 다공성 티타늄 플레이트는 개발 및 인쇄 필름, 유기 염료, 정유 및 병원 및 로켓 엔진 테스트 실행의 하수 처리에서 오존 확산 플레이트로 사용되어 왔습니다. 필름 처리 폐수의 처리에서, PVC 천공 판의 서비스 수명은 단지 350 시간이었다. 이를 다공성 티타늄 판으로 교체한 후, 사용 수명을 3년으로 증가시켰다. 정유 폐수의 오존 처리에서 PVC 천공 판이 원래 사용되었지만 오존 흡수율은 65 %에 불과하여 많은 오존을 낭비하고 폐수 처리 비용을 증가 시켰습니다. 다공성 티타늄 플레이트를 사용한 후, 오존 흡수율이 85%로 증가하였고, 이는 처리 효과를 크게 향상시켰다.
5. 다공성 티타늄 및 티타늄 합금 재료의 특성 및 준비 방법
다공성 티타늄 및 티타늄 합금은 티타늄 합금과 다공성 재료의 특성을 결합하여 높은 인성과 내식성을 유지하면서 강도를 약화시키지 않고 재료의 무게를 줄입니다. 따라서 다공성 티타늄과 그 합금은 다공성 티타늄이 높은 생체 적합성과 우수한 기계적 특성을 모두 가지고 있기 때문에 일부 특수 분야, 특히 생물 의학 산업에서 중요한 응용 가치를 지니고 있으므로 이점이 매우 분명합니다. 전체 다공성 티타늄 재료와 비교할 때, 표면에 다공성 인 티타늄 재료는 더 높은 기계적 강도를 가지며 더 큰 생리적 하중을 견딜 수 있으므로 의료 분야에서 더 넓은 응용 가능성을 보여줍니다.
다공성 물질은 새로운 뼈 세포와 체액의 성장을 허용하는 개방 다공성 구조를 가지고 있으며, 다공성 물질의 영 모듈러스는 천연 뼈의 다공성과 일치하도록 조정되고 생체 역학적 호환성을 향상시킬 수 있습니다. 다공성 티타늄은 우수한 생체 적합성과 우수한 내식성으로 인해 의료계에서 광범위한 관심을 끌었습니다. 다공성 티타늄 판은 초기 대퇴골 두부 괴사의 임상 치료를위한 새로운 옵션을 제공하고 질병의 진행을 늦추고 관절 교체 시간을 지연시키며 초기 대퇴골 두부 괴사의 정형 외과 적 치료를위한 효과적인 방법입니다. 현대 의학은 대퇴골 두부 괴사에 대한 치료가 수술이라고 믿습니다. 국내외 전문가들은 코어 감압, 혈관 뼈 이식, 혈관 이식 및 뼈 스텐트와 같은 초기 괴사에 대한 완화 수술을지지합니다. 늦은 피할 수없는 인공 관절 교체 수술 등등. 그러나, 일반적으로, 외과적 요법은 그것의 큰 통증, 높은 비용, 긴 회복 기간, 넓은 한계 및 불만족스러운 장기 효과 때문에 많은 환자들에 의해 받아들여지지 않는다. 따라서, 대퇴골 두부 괴사의 발생 및 발생을 방지하고 괴사 부위에서 새로운 뼈의 재생을 촉진하는 효과적인 방법을 사용하는 것이 정형 외과 의사의 초점이되고 있습니다.
현재, 다공성 티타늄 판재를 제조하는 방법은 다음과 같다.
1. 금속 증착 방법 : 금속 증착 방법에는 주로 진공 증착 방법, 전착 방법, 플라즈마 스프레이 및 반응성 증착 방법이 포함되며 그 중 가장 일반적인 증착 방법은 플라즈마 스프레이 방법입니다. 일반적으로, 플라즈마 분무는 박막 또는 코팅을 제조하는데 있어서 독특한 이점을 가지며, 이 방법은 또한 다공성 금속을 가공하는데 사용될 수 있다.
2. 고체 소결 방법 :이 방법은 주로 금속 축적 소결법, 기공 형성제 첨가법, 슬러리 발포 소결법, 주형법, 연소 합성법 등을 포함합니다.
a. 상기 금속 적층 소결법은 적층된 중공 구 또는 분말을 고온에서 소결하고 고온 확산을 통해 야금결합을 형성하여 다공성 금속을 제조하는 방법이다. 또한, 와이어 권선 방법을 사용하여 다공성 물질을 제조한 후 소결하여 블랭크를 형성할 수도 있다.
b. 상기 방법은 기공형성제와 티타늄 분말을 일정 비율로 균일하게 혼합한 다음, 소결 전후에 가열 또는 용해시켜 기공형성제를 제거하여 다공성 구조체를 얻는 것이다. 이 방법은 넓은 적용 가능성, 간단한 준비 과정 및 균일 한 기공 분포를 가지고 있습니다.
c. 슬러리 발포 방법은 금속 분말을 원료로 사용하며 발포제 등을 첨가 한 다음 가열을 위해 금형에 첨가하여 슬러리로 제조됩니다. 첨가제와 발포제의 작용으로 인해 가스가 팽창하기 시작하고 소결 후 다공성 금속을 얻을 수 있습니다.
d. 템플릿 방법은 또한 다공성 티타늄을 제조하기 위해 사용될 수있다. 일반적으로, 스폰지는 주형으로 사용되고, 티타늄 슬러리는 주형에 침지되고, 건조 후, 주형은 가열에 의해 제거되고, 최종적으로 다공성 티타늄과 그 합금은 고온 소결에 의해 얻어진다.
3. 액체 응고 방법 : 다른 가열원에 따라 전자 빔 가열 성형 방법과 레이저 엔지니어링 그물 형성 방법으로 나눌 수 있습니다.
a. 전자 빔 처리. 전자빔 처리는 전력 밀도가 높은 전자빔이 공작물에 충격을 주어 재료를 녹이고 기화시킬 때 발생하는 열 에너지를 사용하는 특수 처리 방법입니다. 이 방법은 또한 신속한 프로토 타이핑 기술에서 일반적으로 사용되는 방법 중 하나입니다.
b. 레이저 엔지니어링 그물 모양 방법. 레이저 엔지니어링 그물 성형 방법은 또한 신속한 프로토 타이핑 기술의 일종입니다. 이 기술은 컴퓨터 지원 설계 및 신속한 프로토 타이핑 기술을 사용하여 입체 솔리드 모델을 평면 정보로 변환 한 다음 CNC 가공 코드를 생성하여 마침내 제어 센터로 전송하고 레이저를 가열합니다. 용융 된 원료는 고체 부품을 생산하기 위해 층별로 적층됩니다.
인기 탭: 다공성 티타늄 플레이트, 공급 업체, 제조 업체, 공장, 가격, 벌크, 판매, 재고, 구매 할인
